Машины для точечной сварки шкафа домашнего холодильника

С.О. Либо, А.М. Миркин, Д.С. Файгенбаум (ВНИИЭСО)



Во ВНИИЭСО разработаны, изготовлены и внедрены в производственную эксплуатацию многоэлектродные машины для сварки наружного шкафа КШ-160 домашнего холодильника «Днепр-2». На рис. 1 показан шкаф из низкоуглеродистой стали. С помощью контактной сварки к обечайке 5 шкафа привариваются задняя стенка 4 с двумя стойками 3, дно 2 и поперечина основания 1.





Рис. 1. Наружный шкаф холодильника КШ-160:…….. — точки, спариваемые на машине МТМ-03; +++++  — то же на машине МТМ-04 (на первой позиции); V V V — то же (на второй позиции).



Результаты отработки технологии выявили возможность применить один режим для всех сочетаний толщин. Это позволило установить на каждой машине по одному регулятору давления для всех приводов сжатия электродов и осуществить питание машин от общих игнитронных прерывателей. Лучшие результаты получены при сварке на следующем режиме:  кА,  кг,  сек.

Необходимость выполнения большого количества точек потребовала расчленения процесса сварки шкафа на несколько операций, которые было решено выполнить на двух специальных многоэлектродных машинах. На первой, типа МТМ-03, осуществлялась приварка задней стенки со стойками к обечайке, на второй, типа МТМ-04 — приварка дна и поперечины к обечайке с задней стенкой.

Машина МТМ-03 (рис. 2) состоит из основания 1, верхней рамы 5 и двух стоек 4 я 8. На основании размещаются два  кондуктора, которые с помощью электромеханических цепных приводов могут перемещаться по направляющим основания, переходя из положения загрузки в положение сварки. К верхней раме и боковой стойке 4 крепятся двенадцать унифицированных четырехэлектродных трансформаторных блоков 3, серийно выпускаемых заводом «Электрик». Кроме того, на верхней раме установлена гидронасосная станция 6 и шкаф управления 7, а внутри основания и стоек размешаются элементы системы охлаждения и пневматического устройства.





Рис. 2. Машина МТМ-03.



Детали шкафа холодильника, свариваемые на машине МТМ-03, собираются вручную на одном из кондукторов. Конструкция шкафа У1П-160, у которого дверной проем вследствие наличия отбортовок обечайки значительно меньше проема для задней стенки, потребовала создания специального раздвижного кондуктора. При установке свариваемых деталей отдельные части кондуктора сближаются с помощью специальных пневмоцилиндров, после чего раздвигаются и фиксируют детали в требуемом положении. С помощью электромеханического цепного привода кондуктор перемещается по направляющим основания к месту сварки.

По окончании цикла сварки кондуктор автоматически перемещается к месту загрузки, части кондуктора сдвигаются, а наружные пневмоцплиндры с помощью вертикальных стоек поднимают готовое изделие на 30 мм. Это позволяет снять шкаф с кондуктора.

Во время сварки на первом кондукторе на втором собираются детали следующего шкафа, который может начать перемещаться к позиции сварки сразу же после возвращения первого кондуктора на позицию загрузки.

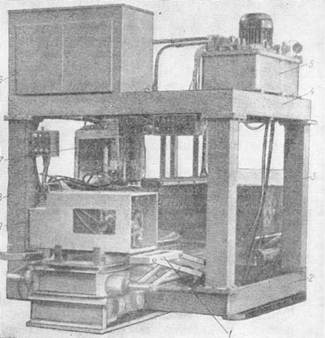

Снятое с кондуктора данной машины изделие подается на машину МТМ-04, конструкция которой во многом совпадает с МТМ-03. Машина МТМ-04 (рис. 3) состоит из основания 2, верхней рамы 4, боковых стоек 3 и 8. На основании размещаются два кондуктора 9 которые с помощью электромеханических цепных приводов перемещаются по направляющим основания. На верхней раме и боковой стойке 3 смонтировано восемь четырехэлектродных трансформаторных блоков 7. Кроме того, на раме закрепляется шкаф управления 6 и гидронасосная станция 5, а па основании у мест загрузки — два подъемных устройства 1 с пневматическим приводом.





Рис. 3. Машина МТМ-04.





Кондукторы в машине МТМ-04 также раздвижные, что обеспечивает возможность установки и съема шкафа через дверной проем. После размещения на кондукторе всех деталей, подлежащих сварке, его части  раздвигаются и фиксируют детали в требуемом положении. В машине предусмотрены две сварочные позиции. На первой привариваются дно к задней стенке и поперечина основания ко дну. На второй дно и поперечина присоединяются к отбортовкам обечайки.



Технические данные машин



МТМ-03

МТМ-04

Производительность шкафов в час

50

50

Напряжение питающей трехфазной сети чистотой 50 Гц, В

380

380

Номинальный сварочный тока, А

22×15000

14×15000

Число точек, свариваемых на машине

44

28

Мощность потребляемая одним блоком, кВА

150

150

Скорость перемещение кондукторов м/мин

30

30

Привод сжатия электродов

гидравлический

Номинальное усилие на электродах, кГ

300

300

Максимальное число одновременных включаемых блоков

6

6

Габаритные размеры, мм

3020×3180×3910

2720×2460×3800

Вес, кг

6500

4800



Сваренное изделие снимается с помощью специальных устройств с пневматическим приводом. Они поднимают шкаф на 525 мм.

Трансформаторы питаются через серийные синхронные прерыватели типа ПИТ-100-4.

Для уменьшения общей мощности, потребляемой при сварке, предусмотрена взаимная блокировка электрических схем машин МТМ-03 и МТМ-04. исключающая возможность одновременной сварки на обеих машинах. Их производительность при этом практически не снижается, так как время собственно сварки составляет небольшую часть продолжительности всего цикла.

Управление машинами осуществляется с пультов у рабочих мест сварщиков. В схемах машин предусмотрена блокировка, исключающая одновременное продвижение кондукторов на позицию сварки. На каждой машине имеется также настроечный пульт.

Элементы электрической схемы обеих машин (за исключением игнитронных прерывателей) смонтированы в специальных шкафах. Управление работой машин осуществляется кнопками с удерживающими электромагнитами (типа лифтовых), что позволяет уменьшить количество промежуточных реле.

Весь цикл работы машины МТМ-03 разделен на три, а МТМ-04 — на две группы операций. Каждая из операций указанных групп включается нажатием на соответствующую кнопку. Первая операция рабочего цикла машин — зажатие свариваемых деталей в кондукторах. Схемы управления зажатием деталей каждым из них независимые, что позволяет одновременно загружать оба кондуктора. После нажатия на пусковые кнопки детали зажимаются автоматически.

По окончании цикла сварки кондуктор возвращается в исходное положение: в машине МТМ-03 он затем автоматически раскрывается и шкаф поднимается; в машине МТМ-04 шкаф поднимается после нажатия на соответствующие кнопки.

Внедрение машин МТМ-03 и МТМ-04 для сварки наружного шкафа холодильника «Днепр-2» позволило получить экономический эффект около 100 тыс. руб. в год.



Источник: журнал «Автоматическая сварка», 1971 г., № 9
