Прихватка

Прихватка служит для точного фиксирования деталей в узле, предотвращения их смещения при сварке, повышения жесткости узла, уменьшения зазоров и снижения остаточных деформаций. Чаще всего собранные узлы прихватывают точечной сваркой на стационарных машинах; тонколистовые детали сложной формы и больших размеров — в приспособлениях (стапелях) с помощью передвижных контактных машин (клещей, пистолетов) или аргонодуговой сваркой; крупные толстостенные узлы — аргонодуговой, ручной дуговой сваркой с последующим вырубанием мест прихватки.

Шаг прихватки зависит от марки сплава, толщины деталей, жесткости узла, зазоров и вида сварки. Чем меньше зазоры и больше жесткость узла, тем больше может быть шаг. Для точечной сварки шаг прихваточных точек обычно составляет 100…300 мм, для шовной в 3…5 раз меньше (во избежание сильного коробления и «набегания» металла).

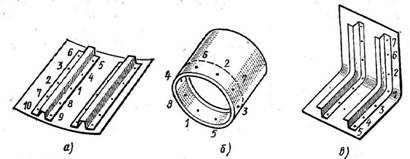

Рис. Рациональная последовательность прихватки:

а - панели; б — обечайки; в — элемента коробчатой формы



Под точечную сварку детали прихватывают по линии шва, режим прихватки устанавливают аналогичным сварочному. Под шовную — прихваточные точки располагают либо по оси шва, либо рядом, а их диаметр устанавливают меньше ширины шва (до 2,5 s)

Рациональная последовательность прихватки позволяет уменьшить сварочные деформации. Протяженные швы рекомендуется прихватывать от центра к краям попеременно (см. рис.), начиная с участков повышенной жесткости. Обечайки для более равномерного распределения сборочных зазоров прихватывают попеременно точками, расположенными диаметрально противоположно. Если зазоры оказываются большими, то обечайки из высокопрочных сплавов, можно прокатать стальными роликами.

Простые узлы, жестко зафиксированные в сборочно-сварочных приспособлениях, обычно сваривают без прихватки в этих же приспособлениях. Часто она оказывается излишней при многоточечной сварке. После прихватки контролируют качество прихватных точек, зазоры между деталями, общие размеры узла.
