Машина МСТ-200 для стыковой сварки труб диаметром до 76 мм

Д-р техн. наук проф. А.С. Гельман

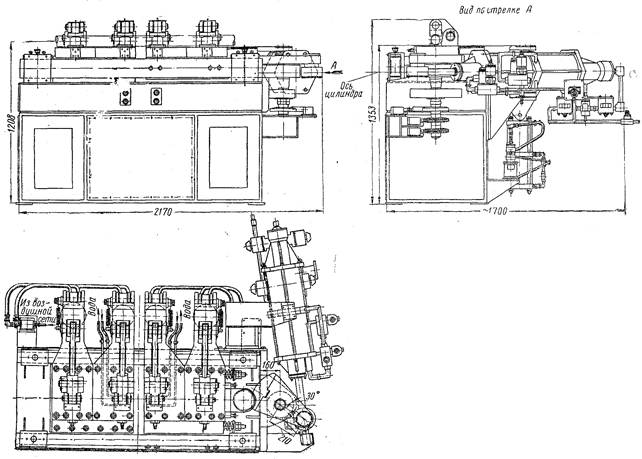

Машина МСТ-200 (см. рисунок), разработанная заводом «Электрик» по техническому проекту ЦНИИТМАШ, предназначена для автоматической стыковой сварки непрерывным оплавлением или оплавлением с подогревом котельных труб из аустенитных и перлитных сталей.

Машина снабжена гидропневматическим приводом осадки. Регулирование усилия осадки достигается как изменением давления воздуха, так и подачей его в один или два последовательно расположенных рабочих цилиндра.

Для сварки труб из аустенитной стали, а также прямых труб относительно большого сечения из перлитной стали, машина снабжена двойными пневматическими зажимами: токоподводящим, развивающим максимальное усилие в 16 т, и дополнительным, с усилием зажатия 24 т. Помимо этих двойных зажимов имеется комплект сменных одиночных зажимов облегченного типа, предназначенных для сварки элементов змеевиков из труб перлитного класса при межцентровом расстоянии между параллельными ветвями змеевика не менее 120 мм.





Техническая характеристика машины

Максимальная площадь сечения свариваемых труб, мм2:

из малоуглеродистой или низколегированной  перлитной стали

из высоколегированной перлитной стали

из аустенитной стали



1700

1200

1080

Диаметр свариваемых труб, мм

32…76

Номинальная мощность машины, кВА

200

Вторичное напряжение холостого хода, В

5,0…10,0

Максимальное усилие осадки, кг

20000

Максимальное усилие зажатия (двойного зажима), кг

40000

Номинальный ПВ%

20

Рабочий ход плиты, мм

24

Скорость осадки, мм

Более 30



Автоматическое управление машины осуществляется по схеме пневмопривода ЦНИИТМАШ (см. журнал «Автогенное дело» № 1, 1952). В схеме предусмотрена дополнительная обмотка сварочного трансформатора. Эта обмотка питает реле напряжения. В случае несоответствия вторичного напряжения установленным пределам в результате падения напряжения сети, автоматическая блокировка не позволяет начать сварку.



Источник: журнал «Сварочное производство» № 6, 1957 г.
