Выбор оптимального режима контактной точечной сварки методом планирования эксперимента

В.Г. Квачев (Институт кибернетики АН УССР)



Контактная точечная сварка — один из самых производительных способов соединения металлов. В связи с широким использованием ее в массовом производстве и отсутствием совершенных методов неразрушающего контроля особое значение приобретает строгое соблюдение требований, предъявляемых к технологическому процессу на этапах подбора режима, подготовки материалов под сварку, сборки деталей и т.д. При этом подбор оптимального режима сварки определяет воспроизводимость заданного качества соединений. Нетрудно показать, что при прочих равных условиях и постоянной колеблемости основных параметров режима функция стабильности качества y=f(x1, x2…xn) — параметры режима, зависит от соотношения этих параметров и имеет максимум в области оптимальных режимов сварки.

При точечной сварке материала определенной толщины режим задается временными зависимостями сварочного тока Iсв(t) и усилия сжатия Fcж(t), а также размерами и формой контактной поверхности электродов.

Рядом исследователей предложены формулы для расчета тока, как основного параметра, обусловливающего выделение тепла при сварке [1, 2]. Однако попытки их практического использования сопряжены с известными трудностями, вызванными сложностью расчетов и несовпадением полученных данных с практическими результатами [3]. В последнее время для определения режимов сварки применяют теорию подобия или метод обобщенных переменных [4].

Однако существующие аналитические методы позволяют лишь предварительно оценить область изменения параметров режима, окончательный выбор которых требует существенного экспериментального корректирования.

Результаты корректирования расчетных и табличных значений параметров практически всецело зависят от квалификации технолога- сварщика, его опыта и методики, используемой при подборе режима. Естественно, такой подход привносит субъективный фактор, что зачастую приводит к непроизводительным затратам времени и материалов.

Выбор и корректирование режимов сварки — типичная задача оптимизации, т.е. нахождения наилучших в определенном смысле значений параметров режима. При заданном критерии качества (обычно это диаметр ядра (dя или разрывное усилие) задача оптимизации заключается в определении параметров, принадлежащих некоторой области допустимых значений и обеспечивающих экстремум выбранного критерия.

При наличии аналитической зависимости между управляющими параметрами режима и критерием качества решение этой задачи не составляет особого труда. Однако недостаточная изученность процесса сварки, большое количество параметров и случайный характер возмущений не позволяют получить достаточно точного аналитического описания. Поэтому оптимальные параметры режима могут быть определены с помощью методов математического планирования экспериментов, основанных на обработке данных, которые получены непосредственно на действующем объекте. При этом в отличие от аналитического исследования осуществляется локальное изучение поверхности отклика [5] по результатам некоторого набора экспериментов, В результате ряда последовательных процедур изучения поверхности отклика получают его экстремальное значение, причем эксперименты планируются таким образом, чтобы минимизировать количество опытов и время, затрачиваемое на поиск экстремума. Обычно наиболее эффективно использование факторных методов планирования, получивших в последнее время широкое распространение при исследовании технологических процессов.

Для решения поставленной задачи был применен метод последовательного симплекс-планирования [5, 7]. Основная идея его заключается в том, что поверхность отклика в некоторой области аппроксимируется линейным приближением с помощью минимального числа экспериментальных точек, образующих симплекс, и движение по этой поверхности в поисках оптимального значения осуществляется путем отбрасывания вершины симплекса с меньшим откликом и построения новой, являющейся зеркальным отображением отброшенной. Это позволяет совместить процесс изучения поверхности отклика с перемещением по ней. Достигнув области экстремума, симплекс начинает вращение вокруг вершины максимальным откликом. Это свидетельствует о том, что все остальные вершины, определяемые соотношением исходных параметров, дают меньший по сравнению с дентальной выход и используются для определения окончания процесса оптимизации.

Более подробное описание алгоритма метода симплекс-планирования будет рассмотрено ниже. Здесь же необходимо отметить основные достоинства, обусловившие выбор этого метода для решения задачи:

1) использование его не требует специальных математических знаний. Вычисления крайне просты, все приемы формализованы, поэтому метод пригоден как для ручной, так для машинной реализации;

2) направление движения определяется не точными количественными значениями отклика, а лишь соотношением между ними. Это особенно важно в случае затруднений при измерении показателя качества сварки;

3) ввиду того, что перемещение симплекса основывается на качественной информации не нужно предъявлять слишком высокие требования к точности поддержания и измерения значений параметров, соответствующих координатам вершин. Это позволяет использовать метод непосредственно в производственных условиях, где измерение и поддержание значений параметров с высокой точностью затруднены.

Ниже на примере выбора оптимального режима точечной сварки материала Д16АМ  мм на низкочастотной машине показана методика применения симплекс-планирования. Эксперимент планировался для двух независимых переменных режима: максимального значения импульса сварочного тока Iсв max и усилия сжатия электродов Fсж. Остальные параметры (время сварки, диаметр электрода dэ радиус его заточки Rз и т.д.) поддерживались на заданном уровне.

На основании данных таблиц рекомендованных режимов выбирались диапазон изменения каждой из переменных: 25 кА Iсв max 35 кА, 280 кгсж400 кг – интервал варьирования ; величина  кА,  кг.

В качестве критерия оптимизации принимали диаметр ядра сварной точки. Переменные режима измерялись с помощью специализированной аппаратуры [6].

Симплексом, как известно, называется простейшая выпуклая геометрическая фигура, обладающая минимальным количеством вершин n+1, где n - число исследуемых переменных. В рассматриваемом случае при n=2 регулярный симплекс представляет собой равносторонний треугольник, координаты вершин которого в пространстве исследуемых переменных определяют план опытов.

Начальный симплекс строился для режима Iсв max=175. Fсж=120. Ввиду того что предварительная оценка направления движения затруднена, ориентация первоначального симплекса произвольна. Поэтому расположим его сторону А1А2 параллельно оси тока (рисунок, а). Учитывая выбранные интервалы варьирования параметров и пользуясь матрицей планирования [7], строим начальный симплекс A1A2A3. Результаты опытов в вершинах симплекса (табл. 1) показали, что минимальное значение диаметра ядра дает режим, определяемый точкой А2. Поэтому для осуществления движения в направлении увеличения отклика необходимо отбросить точку А2 и на оставшейся стороне А1–А3 достроить новый симплекс путем добавления точки А4.

Координаты новой точки определяются следующим соотношением:



Aji=2/n(A1i + A2i + …+ Aji + …+ Ak+1.i) - Aji



i=1, 2, 3,…, k.



Здесь первый индекс обозначает номер вершины симплекса, а второй — ее координату: j - номер вершины с минимальным откликом. Для рассматриваемого случая координаты точки А4 вычисляются так:



A4(Fсж)=2/2 [A1(Fсж)+A3(Fсж)]–A2(Fсж);



A4(Iсв max)=2/2[A1(Iсв max)+A3(Iсв max)]–A2(Iсв max).



После проведения эксперимента в точке A4 производится сравнительная оценка диаметра ядра для режимов A1, A3, A4 . Точка симплекса с минимальным выходом отбрасывается и описанная процедура повторяется.

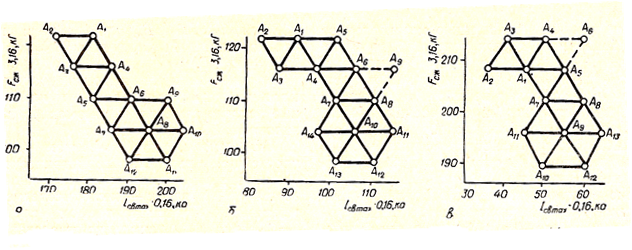

Рис. Траектория движения симплекса при определении оптимального режима сварки (dэ=20мм, Rз=75мм)

А - сплава Д16АМ; б – сплава АМг6; в – нержавеющей стали 1Х18Н9Т



Как видно из рисунка и табл. 1, после достижения симплексом точки А8 поступательное движение прекратилось.



Таблица 1



№ опыта

Симплекс

Точка, в которой проводится опыт

Координаты вершин

dя, мм

Iсв max

Fсж

1

A1A2A3

A1

180

122

2,7

2

A1A2A3

A2

170

122

2,0

3

A1A2A3

A3

175

116

3,0

4

A1A3A4

A4

185

116

3,6

5

A3A4A5

A5

180

110

3,9

6

A4A5A6

A6

190

110

4,2

7

A5A6A7

A7

185

104

4,0

8

A6A7A8

A8

195

104

4,5

9

A6A8A9

A9

200

110

4,1

10

A8A9A10

A10

205

104

4,4

11

A8A10A11

A11

200

98

4,3

12

A8A11A12

A12

190

98

4,0

Примечание. В опытах № 10, 11 произошел выплеск.



При сварке на режиме, определяемом точкой А10, диаметр ядра увеличился, но при этом произошел выплеск. Следующий симплекс был построен на стороне А8…А10, и эксперимент, проведенный в точке А11, также привел к выплеску. Завершающий опыт в вершине А12 дал существенно меньшие размеры диаметра ядра по сравнению с режимом, определяемым точкой А8.

После завершения цикла вращения симплекса вокруг вершины А8 оказалось, что режимы A9, A10, A11, A12 дают меньший диаметр ядра либо приводят к выплескам.

Для уточнения координат оптимального режима в точке А8 был проведен ряд опытов, которые дали хорошую воспроизводимость результатов. Таким образом, в качестве оптимального был определен режим, соответствующий вершине А8 с координатами Iсв max=190, Fсж=104.

Аналогичный эксперимент по выбору оптимального режима сварки был проведен также для материалов АМг6 и 1Х18Н9Т  мм. Траектории движения симплексов для них приведены на рис. б и в. В табл. 2 указаны оптимальные режимы в натуральных единицах.



Таблица 2



Свариваемый материал

Iсв max, кА

Fсж, кг

Д16АМ

31,2

330

АМг6

17,6

330

1Х18Н9Т

8,8

620



Литература

1. А.С. Гельман, Технология и оборудование контактной сварки, Машгиз, М., 1960.

2. К.А. Кочергин, Вопросы теории контактной сварки, Машгиз, М, — Л., 1950.

2. Г.Ф. Скакун, А.А. Чакалаев, К вопросу расчета некоторых параметров режима точечной сварки легких сплавов, сб. «Надежность сварных соединений и конструкций», «Машиностроение», М, 1967.

3. В.К. Лебедев, Ю.Д. Яворский, Применение критериев подобия для определения режимов сварки, «Автоматическая сварка», № 8, 1960.

4. В.В. Налимов, Н.А. Чернова, Статистические методы планирования экстремальных экспериментов, «Наука», М., 1965.

5. Б.Е. Патон и др., Автоматизация экспериментальных исследований сварочных процессов, «Автоматическая сварка», № 6, 1970.

6. П.В. Ермуратский, Симплексный метод оптимизации, «Труды МЭИ», вып. 67, 1966.



Источник: журнал «Автоматическая сварка» № 2, 1971 г.
