Факторы, определяющие качество сварного соединения при контактной сварке

Межатомные связи при точечной и роликовой сварке возникают через жидкую прослойку расплавленного металла и сохраняются в твердой фазе после охлаждения и кристаллизации. При этом для получения сплошной металлической связи из плоскости соединения деталей должны быть удалены поверхностные пленки и слои плакировки. Площадь, по которой образовалась металлическая связь, называется зоной взаимного расплавления деталей, она является расчетным элементом и характеризуется диаметром или шириной сечения шва (рис. 1).

Процесс плавления и удаления поверхностных пленок является результатом термической и механической активации поверхности соединяемых деталей и происходит при вводе электрической энергии и пластической деформации.

Рис. 1. Поперечное сечение сварного шва:

d' — диаметр (ширина) зоны расплавления; d — диаметр (ширина) зоны взаимного расплавления; a₁, а₂ — величины проплавления

Термомеханический цикл сварки, предназначенный для активации поверхности деталей, распространяется на значительно большие участки металла сварного соединения, вызывая в них релаксационные процессы.

Изменения номинальных размеров зоны взаимного расплавления, а также отклонения от установленной нормы различных параметров сварного соединения классифицируются как дефекты сварного соединения.

Особенность точечной и роликовой сварки заключается в кратковременности процесса, невозможности наблюдения за формированием соединения и корректирования его вручную. Весь термомеханический цикл сварки происходит автоматически. Поэтому качество сварного соединения определяется правильностью работы сварочного оборудования и отработкой состояния технологических факторов (качеством сборки, физическим состоянием поверхности, качеством электродов, приспособлений и др.). В меньшей степени качество сварки зависит от техники сварки, особенно если используют сварочные приспособления.

Следовательно, качество сварки больше зависит от квалификации наладчика, чем сварщика.

На рис. 2 приведены факторы, оказывающие наибольшее влияние на качество сварных соединений и узлов.

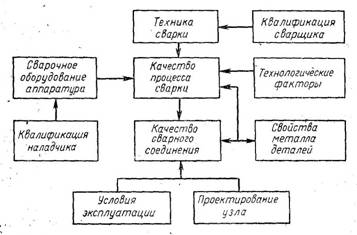

Рис. 2. Факторы, влияющие на качество сварного соединения
