Конденсаторная сварка пружин с контактами

Инж. Е.А. Рапопорт



Контактные пружины (рис. 1) реле, изготовленные конденсаторной сваркой пружин из бронзы Бр. Б2, термообработанных до НВ=290…340 и покрытых серебром на толщину 3…5 мкм, с контактами из платино-иридиевого сплава ПлИ-10 на машинах ТКМ-4 и ТКМ-7 имеют недостаточно стабильную прочность соединения. При существующих выборочных испытаниях (2% от партии 100…150 шт.) на сборку могут попадать контактные пружины низкого качества.

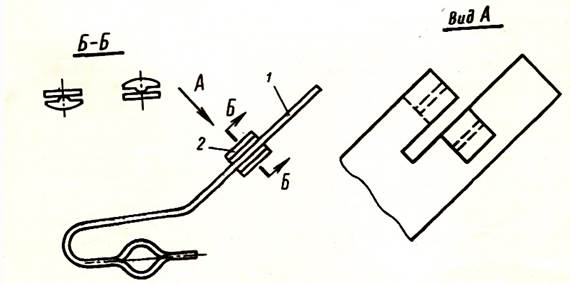

Рис. 1. Пружина с контактами: 1 — пружина ( мм); 2 — контакт (0,3×1,2×1,2 мм)



Исследование соединений серебреных пружин с контактами показало отсутствие в них литой зоны. Вероятной причиной этого является серебряное покрытие (используемое как антикоррозионное). Серебро, обладающее высокой теплопроводностью и низким удельным сопротивлением, уменьшает тепловыделение и усиливает теплоотвод, тем самым затрудняя плавление в зоне сварки. Взамен серебрения было введено пассивирование в растворе H2SO4 и Сr2О3 в течение 12 сек, полученный пассивированный слой электропроводен.

Для сравнительной оценки тепловыделения при сварке серебреной и пассивированной пружин измерили контактное сопротивление свариваемых деталей при Р=12 кг (табл. 1). Величины токов при сварке обеих пружин, полученные осциллографированием и ориентировочным расчетом разряда конденсатора и цепи с активным сопротивлением и индуктивностью, оказались примерно одинаковыми. Однако можно ожидать, что для пассированных пружин тепловыделение в зоне сварки будет несколько выше за счет большего контактного сопротивления. Если к этому добавить, что теплопроводность бронзы Бр. Б2 в 4…5 раз меньше, чем у серебра, становится очевидным, что при сварке пассивированных пружин условия для образования надежного сварного соединения более благоприятны.

Для проверки этого предположения сварили и испытали две партии пружин. Прочность сварных соединений и ее стабильность при сварке пассированных пружин почти не отличаются от соответствующих показателей при сварке серебреных пружин (табл. 2).



Таблица 1. - Контактные сопротивления при P=12 кг



Тип пружины

Количество рельефов

Сопротивление, мкОм

Серебряная

1

2

350…500 (420)

200…450 (300)

Пассивированная

1

2

400…700(560)

400…800 (610)



Таблица 2. – Разрушающее усилие сварного соединения (Vз=600 В, Kтр=75, P=12 кг)



Тип пружины

Емкость конденсатора, мкФ

Усилие, кг

Пассивированная

40

50

6,3…10 (8,5)

9,5…19 (13)

Серебряная

40

50

4,7…10 (8,2)

10…18 (14,6)



Соединение контактов с пассивированными пружинами (рис. 2, а) образуется с обязательным плавлением бронзы. При сварке серебреных пружин случаи плавления бронзы носили единичный характер; в основном сварка осуществлялась в твердом состоянии.

Металлографически был обнаружен перекос контактов по отношению к пружине (рис. 2, б), что приводит к изменению процесса тепловыделения и, как следствие, к разбросу значений прочности соединений. При малых размерах контактов контролировать их положение в процессе сварки очень трудно. Для устранения перекоса изготовили опытную партию контактов с двумя рельефами вместо одного. При разработке конструкции такого контакта наиболее сложным оказался выбор расстояния между осями рельефов. Для борьбы с перекосами это расстояние должно быть наибольшим, однако размещение рельефов у края контактов может привести к выплескам. В опытной партии расстояние между рельефами равнялось 0,7 мм. Контактное сопротивление с двухрельефными контактами было близким к сопротивлению однорельефных контактов (см. табл. 1).



Описание: C:\Users\Lenovo\AppData\Local\Temp\FineReader10\media\image3.jpeg

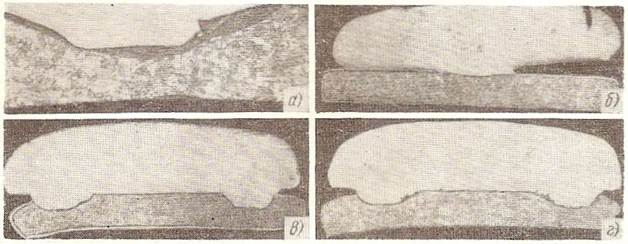

Рис. 2. Макроструктура сварных соединений:

а — однорельефного контакта с пассивированной пружиной (× 150); б — то же, с серебреной пружиной (×50); в — двухрельефного контакта с серебреной пружиной (×50); г — то же, с пассивированной пружиной (×50)



Прочность соединений была наиболее стабильна при сварке пассивированных пружин с двухрельефными контактами (табл. 3), хотя абсолютное ее значение в этом случае несколько снижается в результате того, что при сварке двухрельефных контактов плотность тока примерно вдвое меньше, чем при сварке однорельефных. Абсолютное значение прочности легко поднять увеличением величины запасенной энергии.

В соединениях двухрельефных контактов (рис. 2, в, г) отсутствуют перекосы. В случае с серебреной пружиной литая зона отсутствует, либо наблюдается незначительное расплавление под одним из рельефов. В соединениях пассивированных пружин наблюдается литая зона под обоими рельефами.



Таблица 3. – Разрушающее усилие сварного соединения (режим сварки: Vз=600 В, Kтр=75, P=12 кг, С=40 мкФ)



Тип пружины

Количество рельефов

Усилие, кг

Пассивированная

1

2

5,9…10,2 (8,3)

5,3…7,7 (6,5)

Серебряная

1

2

4,1…9,7 (7,5)

5,2…12,1 (7,6)



Выводы

1. Показано, что плавление бронзы в зоне сварки и применение двухрельефных контактов вместо однорельефных способствуют стабилизации прочности сварного соединения.

2. Наиболее стабильные результаты дает сварка пассивированной пружины с двухрельефным контактом.



Источник: журнал «Сварочное производство» №2, 1969 г.
