Машина для контактно стыковой сварки сопротивлением

Инж. Т.Л. Афанасьева



Предназначена для стыковой сварки сопротивлением проволоки из низкоуглеродистых, углеродистых и легированных сталей, меди и алюминия.

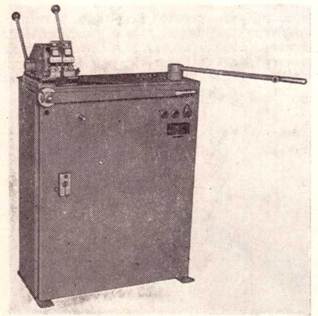

Машина (см. рисунок) оснащена пружинным приводом осадки, ручным эксцентриковым приводом зажатия и устройствами для регулирования взаимного положения сварочных губок и обрезки концов проволоки перед сваркой. Конструкцией машины предусмотрена возможность термической обработки сваренных стыков в губках.





Широкий диапазон регулирования вторичного напряжения сварочного трансформатора, низкое электрическое сопротивления сварочного контура позволяют сваривать детали различных диаметров.



Технические данные



Диаметр свариваемой проволоки в мм:

- из стали

- из меди

- из алюминия



3…10

3…9

4…9

Напряжение питающей сети, В:

- при частоте 50 Гц

- при частоте 60 Гц



220; 380; 400;415

220, 380, 440

Номинальный сварочный ток, А

5000

Номинальная мощность при ПВ = 8,0%, кВА

12,2

Производительность:

- максимальная кратковременная

- при сварке медной проволоки диаметром 9 мм



201 сварок в час

20 сварок в час

Продолжительность одного цикла сварки, включая вспомогательные операции, с



15

Пределы регулирования вторичного напряжения, В

1,1…2,9

Число ступеней регулирования вторичного напряжения

8

Усилие зажатия деталей, кгс

до 500

Усилие осадки, кгс

до 70

Охлаждение

Воздушное, естественное

Габаритные размеры, мм

930×755×1180



Источник: журнал «Сварочное производство» № 2, 1976 г.
