Машины точечной сварки
Для машин МТП-1110, МТ-2102, МТ-4019, МТВ-4002 (4), МТН-7501 на рис. 1 даны их нагрузочные характеристики. Внешний вид некоторых машин на рис. 2…5.
Рис. 1. Нагрузочные характеристики некоторых машин
точечной сварки (
)

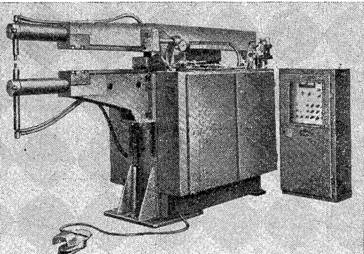

Рис. 2. Машина точечной сварки радиального типа с выпрямлением тока во вторичном контуре МТВР-4001
Рис. 3. Машина точечной сварки низкочастотная МТН-7501
Рис. 4. Машина точечной микросварки конденсаторная ТКМ-17
Рис. 5. Машина точечной сварки конденсаторная МТК-8004
Однофазные машины переменного тока (МТ, МТП, МР, МШ) наиболее приспособлены для сварки сталей и титановых сплавов. Из-за высоких скоростей нарастания тока сварка высокопрочных и жаропрочных сплавов (особенно толщиной менее 0,8 мм) сопровождается выплесками и нестабильным размером ядра. Сварка на таких машинах легких сплавов слишком энергоемка и сопровождается интенсивным загрязнением поверхности деталей, электродов. Пологая нагрузочная характеристика ограничивает саморегулирование процесса.
Машины постоянного тока (МТБ, МТВР) и низкочастотные (МТН) имеют большие возможности саморегулирования, благоприятную форму импульса тока и сравнительно малую энергоемкость. Поэтому их рекомендуют для сварки ответственных изделий из любых свариваемых металлов.
Конденсаторные машины (ТКМ, МТК) отличаются наименьшей энергоемкостью. Поэтому в качестве источников питания данных машин могут применяться и обычные электрогенераторы, работающие в полевых условиях и использующие различные виды горючего, в том числе и зимнее дизельное топливо. Однако жесткий и относительно мало изменяющийся по форме импульс тока ограничивает толщину свариваемых высоколегированных сталей и жаропрочных сплавов (до 0,8 мм). Большинство легких сплавов, напротив, свариваются успешно. Наиболее целесообразны конденсаторные машины для сварки деталей небольшой и неравной толщины из относительно пластичных металлов.
В отличие от других силовая сеть конденсаторных машин состоит из двух частей: зарядной и розрядной.
Заряд батареи конденсаторов осуществляется от силового выпрямителя, который питается от трехфазной или однофазной сети, разряд конденсаторов на сварочный трансформатор происходит через тиристорные или электромагнитные контакторы.
