Машины рельефной сварки
Машины отличаются от точечных повышенной электрической мощностью, меньшим полезным вылетом электродов (электродных или контактных плит), большей жесткостью силовых элементов, улучшенными динамическими характеристиками механизма сжатия. Они предназначены для рельефной сварки деталей главным образом из сталей и титановых сплавов с различной формой рельефов. При соответствующей жесткости режимов и достаточном сварочном токе возможна сварка деталей из легких сплавов. Верхняя и нижняя контактные плиты имеют Т-образные пазы для крепления приспособлений и электродов. В некоторых машинах (например, МР-3818) наряду с контактными плитами имеются и электрододержатели с электродами для точечной сварки (некоторые мощные машины точечной сварки снабжены небольшими контактными плитами для рельефной сварки). Все универсальные машины рельефной сварки выполнены стационарными прессового типа с вертикальным ходом верхней головки, пневматическим поршневым приводом сжатия и дополнительного хода.
Наибольшее распространение получили однофазные машины переменного тока типа МР. Обращают внимание необычно большие для машин переменного тока значения номинального тока (до 100 кА) и потребляемой мощности (до 820 кВ×А), а также повышенные усилия сжатия (до 8000 даН). Такие характеристики необходимы для многоточечной рельефной сварки с применением протяженных рельефов.
Машины типа МР-3818 и МР-6918 имеют схожую компоновку. Они обладают сравнительно жестким корпусом классической формы с усиленным нижним кронштейном. Машина МР-6303 является базовой для машин большой мощности (МР-8001, МР-10002) и имеет корпус в виде особо жесткой скобы без проема в передней стенке (рис. 1). В машинах этой серии двухтрансформаторная схема коммутации, уменьшающая индуктивные потери и увеличивающая мощность. Два трансформатора расположены сбоку корпуса.

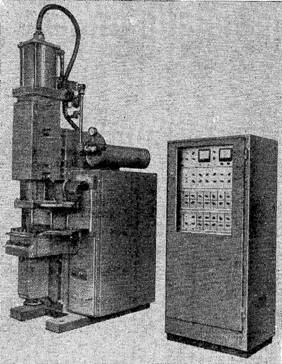

Рис. 1 Машина рельефной сварки однофазная переменного тока МР 6303
Машины с выпрямлением тока во вторичном контуре типа МРВ существенно расширяют возможности рельефной сварки, увеличивают диапазон толщины деталей и производительность процесса, создают определенные энергетические преимущества. Однако их стоимость выше, чем однофазных, в основном из-за высокой цены кремниевых вентилей.
Машина МРВ-6301 (рис. 2) предназначена для рельефной сварки различных втулок, штуцеров, бобышек, крепежных деталей и т.п. к крупногабаритным деталям из разнообразных сплавов. Однако большой вылет и наличие гнезда для крепления электродов в контактной плите позволяют эффективно использовать эту машину и для точечной сварки деталей из легких сплавов, сталей, титановых сплавов.

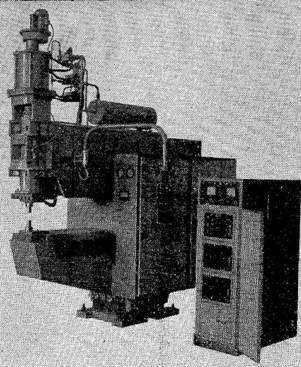

Рис. 2. Машина рельефной сварки трехфазная с выпрямлением тока во вторичном контуре МРВ-6301
