Машини для рельєфного зварювання
Машини для рельєфного зварювання за конструкцією аналогічні точковим. Вони мають можливість виконувати поряд з рельєфним і точкове зварювання. Машини для рельєфного зварювання мають масивні контактні плити (див. рис.) для закріплення спеціального устаткування. Для виконання точкового зварювання використовуються електродотримачі, які є у комплекті кожної машини, і які кріпляться до лицьових торців плит. Корпус і кронштейн рельєфних машин більш жорсткі, ніж у точкових машинах.

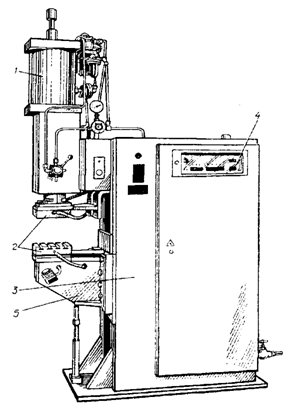

Рис. Машина рельєфного зварювання типу МР-6916:
1 - привід стиснення; 2 – плити електродні; 3-корпус; 4 - регулятор циклу зварювання; 5 - кронштейн нижній
Пневматичні механізми стиснення виконуються посиленого типу з поліпшеними динамічними характеристиками; поперечне зміщення повзуна у напрямних машин звичайно мінімальне. Іноді такі машини (пристосовані для одночасного зварювання багатьох точок) комплектуються двома зварювальними, вимкнутими паралельно, трансформаторами, які розташовують по обидві сторони корпусу. Комплектуються машини трансформаторними типів ТВК, ТПК, регуляторами циклу зварювання типів РКС, РВИ, РКМ і тиристорними контакторами типу КТ; характеристики таких машин наведені у табл.
Таблиця. Призначення машин для рельєфного зварювання
|
Тип машин |
Призначення |
|
МР-3818 УХЛ4 |
Зварювання деталей з низьковуглецевої сталі. Найбільша кількість одномиттєво зварюваних рельєфів: 5 - при товщині 0,5+0,5 мм; 3 - при товщині 1+1 мм; 2 - при товщині 2+2 мм; 1 - при товщині 4+4 мм. Точкове зварювання |
|
МР-4020 (МР-4020-1 УХЛ4) |
Зварювання деталей з низьковуглецевої сталі. Найбільша кількість одномиттєво зварюваних рельєфів: 7 - при товщині 0,5+0,5 мм; 4-при товщині 1+1 мм; 3 - при товщині 2+2 мм; 1 - при товщині 4+4 мм |
|
МР-6303 УХЛ4 |
Зварювання великої кількості рельєфів на деталях з низьковуглецевої та легованої сталі і для рельєфного Т - подібного зварювання деталей великого периметру. Максимальна кількість одномиттєво зварюваних рельєфів: 8 - при товщині 1+1 мм; 5 - при товщині 2+2 мм; 4- при товщині 4+4 мм; точкове зварювання деталей з низьковуглецевої сталі, з легких та кольорових сплавів, титану та інших металів і сплавів |
|
МР-6918 УХЛ4 |
Зварювання деталей з низьковуглецевої сталі. Найбільша кількість одномиттєво зварюваних рельєфів: 8 - при товщині 0,5+0,5 мм; 5 - при товщині 1+1 мм; 3 - при товщині 2+2 мм; 2 - при товщині 4+4 мм |
|
МР-6924 УХЛ4 (МР-6924-1 УХЛ4) |
Зварювання деталей з низьковуглецевої сталі. Найбільша кількість зварних точок: 10 - при товщині зварюваних деталей 0,5+0,5 мм; При товщині деталей 1+1 мм кількість одномиттєвих рельєфів - 6; при товщині 2+2 мм - 4; при товщині 4+4 мм - 2 |
